Prodotti >I nostri sensori >Sensori ottici >Hot Metal Detector / Interruttori di temperatura > Hot Metal Detector (HMD) 4.0
Potente e facile da usare. Strumenti compatti per temperatura ambiente fino a 75 °C o 200 °C (con fibra ottica e ottica separata a 290 °C).
Da sempre gli interruttori di temperatura all’infrarosso Proxitron sono estremamente robusti, non sono soggetti a usura e non richiedono manutenzione. Mai prima d’ora però gli Hot Metal Detector Proxitron sono stati allo stesso tempo così potenti, efficienti e flessibili! Il nuovo HMD, grazie a un software di configurazione, può essere programmato e regolato sotto molteplici aspetti; gestisce temperature d’intervento fino a 1.000 Gradi Celsius, le rileva in automatico e filtra quasi completamente i disturbi. L’ HMD convince con nuove qualità e funzioni volte a ottimizzare i processi, ridurre i costi e risparmiare tempo prezioso.
Caratteristiche del prodotto
- Temperatura d’intervento regolabile da 100 a +900 °C
- Due soglie di risposta in un solo strumento
- Disponibili sei diversi tipi di ottica
- Uscita di allarme per surriscaldamento o sporcizia
- Funzione teach e test
- Estremamente rapido (0,3 ms / 1500 Hz)
- Robusto e privo di manutenzione
- Ampia gamma di accessori
Settori applicativi
- Rilevamento oggetti caldi
- Tracking materiale sulle vie a rulli
- Controllo bramme, blumi e billette in colata continua, ossitaglio, sbavatura
- Controllo trasporto in aree a caldo
- Rilevamento nastro su aspo
- Carico ed espulsione su presse stampaggio
- Rilevamento filo nelle trafilerie
- Controllo materiale in tubifici e produzione profili
- Rilevamento attraverso sporcizia e vapore
- Controllo nastro in processi con nebulizzazioni

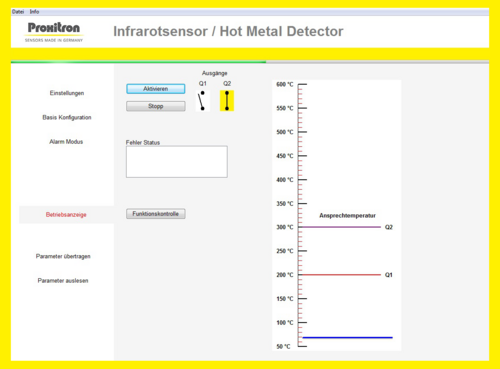

Software
Nello spirito d'innovazione di Industria 4.0 abbiamo dotato la nostra ultimissima serie di rilevatori di metallo caldo - la serie OX - di un comodo software intuitivo. E' ora possibile parametrizzare i sensori con estrema facilità - con controllo e gestione anche da remoto - e non solo: sono state aggiunte funzioni intelligenti.
La serie OX è dotata di due uscite on/off che nella funzione standard possono essere configurate in maniera indipendente con diverse soglie d'intervento; inoltre è possibile definire, attraverso la funzione offset, anche uno sfasamento fra temperatura d'innesco e temperatura di rilascio.
Attivando invece la funzione gradino l'interruttore di temperatura commuta in presenza di un cambio repentino della temperatura.
Con la funzione allarme si garantisce l'autodiagnosi del sensore. Se il suo funzionamento è a rischio a causa di un'ottica molto sporca, l'interruttore di temperatura si porta automaticamente in modalità allarme.
Naturalmente si può elaborare una molteplicità di dati correnti, con rappresentazione grafica e visualizzazione. L'intero sistema utilizza il MODBUS per la comunicazione.
6209EOXA 1016.3A GK S8 Infrared Sensor (HMD) , -10°C up to 70°C
Field of view: 1°,
Response temperature 100-600°C
10-55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug
Data sheet »6209BOXA 1016.3A GK S4 Infrared Sensor (HMD) , -10°C up to 70°C
Field of view: 1°,
Response temperature 100-600°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6305COXA 0529.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 0,5°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 200mm , Plug , with Test function
Data sheet »6301BOXA 1029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 1°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6302COXA 2029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 2°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6304COXA 7029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 7°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6307EOXA 0629.3A GK S8 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 0,5° x 15°,
Response temperature 250-900°C
10-55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 200mm , Plug
Data sheet »6306BOXA 1629.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C
Field of view: 1x50°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6209FOXB 1016.3A GK S8 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1°,
Response temperature 100 - 600°C
10 - 55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug
Data sheet »6209COXB 1016.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1°,
Response temperature 100-600°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6305DOXB 0529.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 0,5°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 200mm , Plug , with Test function
Data sheet »6301DOXB 1029.3A GK S8 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1°,
Response temperature 250 – 900°C
10-55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug
Data sheet »6301COXB 1029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6302BOXB 2029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 2°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6304DOXB 7029.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 7°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6307COXB 0629.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 0,5x15°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar, Cooling Jacket,
Housing Material: Edelstahl,Length: 200mm , Plug , with Test function
Data sheet »6307DOXB 0629.3A GK S8 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 0,5° x 15°,
Response temperature 250 – 900 °C°C
10 - 55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 200mm , Plug
Data sheet »6306COXB 1629.3A GK S4 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1x50°,
Response temperature 250-900°C
10-55V DC,PNP programmierbar,
Housing Material: Edelstahl,Length: 170mm , Plug , with Test function
Data sheet »6306DOXB 1629.3A GK S8 Infrared Sensor (HMD) , -10°C up to 75°C (with cooling 200°C)
Field of view: 1° x 50°,
Response temperature 250 – 900 °C°C
10-55V DC,PNP Schließer / Öffner (parametrierbar), Air Connection, Cooling Jacket,
Housing Material: Edelstahl,Length: 170mm , Plug
Data sheet »
7603AOXLD 6741.3A GK Infrared Sensor (HMD) , -10°C up to 70°C (with cooling 290°C)
Response temperature 400-1000°C
10-55V DC,PNP programmierbar,
Housing Material: Aluminium,Length: 125mm , Plug , with Test function
HT
Data sheet »7604AOXLD 6726.3A GK Infrared Sensor (HMD) , -10°C up to 70°C (with cooling 290°C)
Response temperature 250-600°C
10-55V DC,PNP Schließer/Öffner (parametrierbar),
Housing Material: Aluminium,Length: 125mm , Plug , with Test function
HT
Data sheet »6441ALLKL 2 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436FLLK2 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436ILLK4 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436JLLK5 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436MLLK6 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436KLLK8 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436LLLK 10 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436QLLK15 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6436PLLK20 Fiber Optic Cable , -20°C up to 290°C
Data sheet »6049AOAA 154 H Optics , -25°C up to 290°C
Field of view: 1,5°
Housing Material: Edelstahl
Length: 0mm
Data sheet »6043AOAA 204 Optics , -30°C up to 150°C
Field of view: 2°
Housing Material: Edelstahl 1.4301
Length: 120mm
Data sheet »6050AOAA 404 Optics , -30°C up to 150°C
Field of view: 4°
Housing Material: Edelstahl
Length: 120mm
Data sheet »6047AOAA 264 Optics , -30°C up to 150°C
Field of view: 2x25°
Housing Material: Edelstahl
Length: 120mm
Data sheet »6036OOACF 154 Optics , -30°C up to 290°C
Field of view: 1,5°
Housing Material: Edelstahl
Length: 115mm
Data sheet »6036ROACF 154H Optics , -30°C up to 290°C
Field of view: 1,5°
Housing Material: Edelstahl
Length: 115mm
Data sheet »6036KOACF 204 Optics , -30°C up to 290°C
Field of view: 2°
Housing Material: Edelstahl
Length: 85mm
Data sheet »6036LOACF 704 Optics , -30°C up to 290°C
Field of view: 7°
Housing Material: Edelstahl
Length: 85mm
Data sheet »

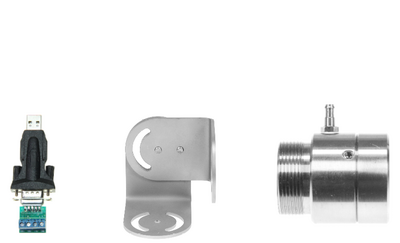

Cavi di collegamento
- 2 m connection cable for OKA/B, ST043/4-2H, art.-no. 9844R
- 2 m connection cable for OXA/B, ST043/5-2H, art.-no. 9850R
- 5 m connection cable for OXA/B, ST043/5-5H, art.-no. 9844V
Adapter for cable protection
Installation of cable protection screwing, for optical sensors with 3/4“ thread:
- HG 2, art.-no.: 9855I
Tubo
Tube for optical laser sensors with air blow attachment:
- Tube OL 19,for optical sensors with housing Ø 57 mm, art.-no.: 9828A
- Tube OL 21, for optical sensors with housing Ø 76 mm, art.-no.: 9828C
- Tube OL 36, for optical sensors with air blow attachment, art.-no.: 9828S
Puntatore laser
Laser pilot light attachment for optical sensors with M40 housing:
- DAK 308, laser light: green, art. no.: 6913G
- OL 26, suitable for OAA/D, OKA, LAA, LSA, LRA, LTA, art. no.: 9828H
- OL 27, suitable for OAB, OKB, LAB, LSB, LRB, LTB, art. no.: 9828I
- OL 28, adapter for DAK 308 to OAC, OCAF, OAF, art. no.: 9828K
Potete contattarci via mail all’indirizzo sales@proxitron.de, o mediante il nostro contact form, o telefonicamente al n. +39-02-96328773.
Il nostro team sarà lieto di assisterVi fornendo tutte le informazioni necessarie!
