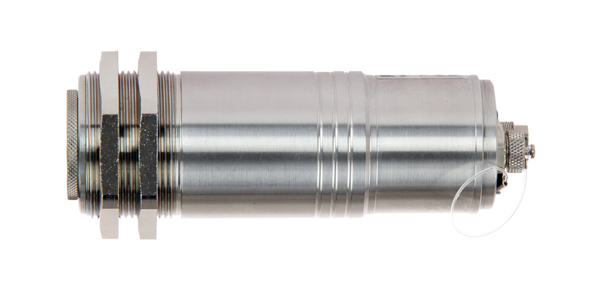

Pirometro industriale OKS T GA S
Pirometri industriali Proxitron OKS T GA S per la misura non a contatto della temperatura di oggetti.
I pirometri fissi della serie OKS T GA S sono strumenti che misurano non a contatto la temperatura degli oggetti e forniscono in uscita un segnale analogico. Per la misura sui diversi tipi di materiali sono disponibili svariati modelli che coprono gamme di temperature che vanno da -40 °C a +2500 °C. La serie OKS è stata concepita per svolgere funzioni di controllo e comando in diversi settori industriali.
La caratteristica chiave nella scelta di un pirometro è la sua gamma spettrale: questa deve essere infatti adatta per il materiale in questione e per la specifica applicazione. Per ottenere una elevata precisione è consigliato l’impiego di un pirometro con lunghezza d’onda la più corta possibile.
Le diverse ottiche permettono di adattarsi in maniera ottimale alle dimensioni dell’oggetto. Per evitare errori di misura è necessario scegliere uno spot visivo che venga sempre interamente coperto dall’oggetto. Nella rispettiva brochure è presente una tabella codici con cui individuare le dimensioni dell’area di misura in base alla distanza dell’oggetto.
La luce guida a LED incorporata permette di puntare con precisione il pirometro sull’oggetto; la sua grandezza corrisponde infatti approssimativamente alle dimensioni spot. Per le versioni prive di LED è disponibile un puntatore laser separato. Tutti i modelli sono dotati di attacco a connettore e hanno uscita analogica 4-20 mA, in loop di corrente, sistema a 2 fili 24 V DC. Hanno inoltre interfaccia USB con separazione galvanica. Il cavo interfaccia USB opzionale permette di utilizzare il pirometro in modalità stand-alone senza dover prevedere alimentazione aggiuntiva.
Caratteristiche del prodotto
- Misura della temperatura da -40 °C a +2500 °C
- Precisione fino a 1 %
- Tempo di risposta da 10 msec
- Diverse ottiche
- Testa di misura in custodia inox M12
- Temperatura ambiente fino a +70 °C
- Scatola elettronica con diplay OLED incorporato
- Memorizzazione del valore min e max
- Uscita 0/4-20 mA
- Interfaccia RS 485
- Campo di misura, emissività e frequenza di lettura modificabili via software
- Software Windows per parametrizzare, visualizzare, memorizzare ed elaborare i dati di misura
- Ampia gamma di accessori

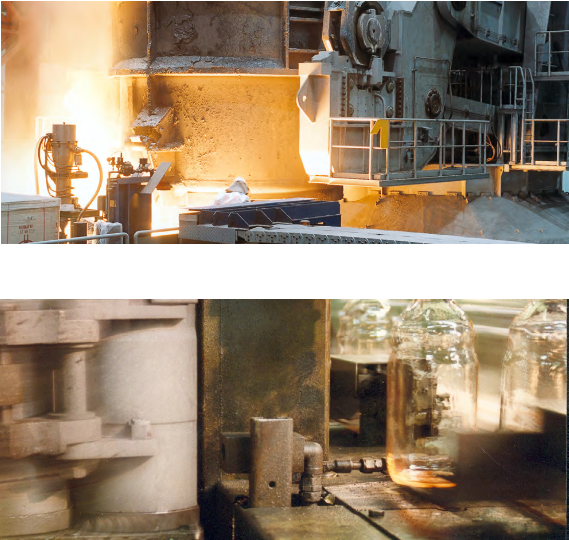

Settori applicativi
- Controllo temperatura sulle presse
- Gestione dei processi nell’industria cartaria o della plastica
- Controllo temperatura nell’industria alimentare
- Riscaldamento e condizionamento
- Impianti elettrici, elettronica
- Costruzione strade
- Industria chimica
- Costruzione forni
- Ricerca e sviluppo
- Acciaierie e laminatoi
- Fucine
- Stampaggio
- Processi a caldo (saldatura, sinterizzazione, tempra

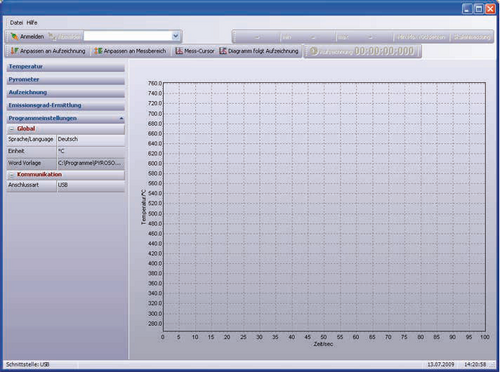

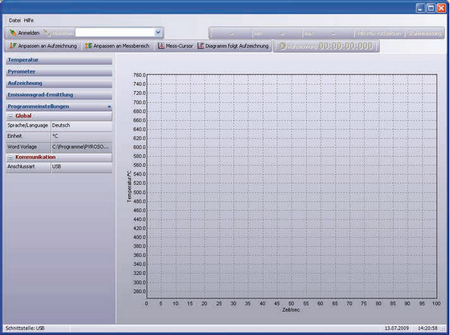

Analisi dati via software su PC
Il software multilingue in dotazione basato su Windows permette di:
- Modificare il campo di misura e l’emissività;
- Visualizzare, registrare ed elaborare i valori di misura, in °C / °F;
- Impostare la memorizzazione del valore min. e max, e dell’intervallo di misura, per il pirometro.
6920NOKS 5 T10.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920OOKS 6 T10.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920BOKS 7 T10.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
Spectral Range: 8-14,24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920POKS 8 T10.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
Spectral Range: 8-14,24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920QOKS 5 TG13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 300°Cup to 1300°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920ROKS 6 TG13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 100°Cup to 1300°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920SOKS 7 TG13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 100°Cup to 1300°C
Spectral Range: 5,14,24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920UOKS 5 TF13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 300°Cup to 1300°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920VOKS 6 TF13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 300°Cup to 1300°C
24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920WOKS 7 TF13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 300°Cup to 1300°C
Spectral Range: 3,9,24V DC±25%,4-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920DOKS 2 GA13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 250°Cup to 1300°C
24V DC±25%,0-20 mA,,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920AOKS 3 GA13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 250°Cup to 1300°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920EOKS 4 GA13.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 250°Cup to 1300°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920FOKS 2 GA18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 350°Cup to 1800°C
24V DC±25%,0-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920GOKS 3 GA18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 350°Cup to 1800°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920HOKS 4 GA18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 350°Cup to 1800°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920IOKS 2 S18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 600°Cup to 1800°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920JOKS 3 S18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 600°Cup to 1800°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920COKS 4 S18.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 600°Cup to 1800°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920KOKS 2 S25.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 800°Cup to 2500°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920LOKS 3 S25.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 800°Cup to 2500°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »6920MOKS 4 S25.14 S9 Pyrometer , 0°C up to 70°C
Response temperaturefrom 800°Cup to 2500°C
24V DC±25%,4-20 mA,Pilotlicht,Functional Status: LED,
Housing Material: Edelstahl,Length: 113mm , Plug: S9
, Data sheet »
Offriamo un‘ampia gamma di accessori per adattarsi alle più diverse condizioni di lavoro.
Accessori disponibili per il pirometro OKS T GA S:
Cavi di collegamento
Cavi di collegamento a 5 poli, cavo PUR stampato, per strumenti con connettore maschio S9:
- Connettore femmina con 2 m di cavo, ST S9/5-2, art. n°. 9847B
- Connettore femmina con 5 m di cavo, ST S9/5-5, art. n°. 9847A
Cavo per interfaccia
Cavo di conversione interfaccia e software per pirometri OKS.
- DAK 317 art. n°. 6913I
Tubi di protezione
Il tubo di protezione può essere montato sull’attacco aria DAK 303 per ridurre la sporcizia sul pirometro.
- Tubo di protezione lunghezza 100 mm, DAK 319, art. n°. 6913L
- Tubo di protezione lunghezza 300 mm, DAK 320, art. n°. 6913M
Mantello di raffreddamento
Mantello di raffreddamento completo di attacco aria per proteggere da surriscaldamento e accumulo sporcizia su sensori ottici in custodia M40.
- DAK 302, art. n°. 6913B
Cappuccio protezione cavo
Cappuccio di protezione cavo, compatibile con mantello di raffreddamento DAK 302.
- DAK 329, art. n°. 6913X
Attacco aria
Accessorio con attacco soffiaggio aria di pulizia per sensori ottici in custodia M40.
- DAK 303, art. n°. 6913C
Puntatore laser
