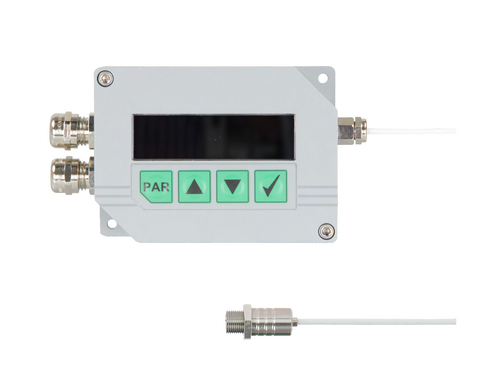

Pirometro OKSD T GA S con elettronica separata
Pirometri OKSD T GA S con elettronica separata per la misura non a contatto della temperatura di metalli, carta, plastica o ceramica.
I pirometri fissi della serie OKSD sono strumenti che misurano non a contatto la temperatura degli oggetti e forniscono in uscita un segnale analogico. Per la misura sui diversi tipi di materiali sono disponibili svariati modelli, per coprire gamme di temperature che vanno da -40 a +2500 °C. La serie OKSD è stata concepita per svolgere funzioni di controllo e comando in diversi settori industriali.
La caratteristica chiave nella scelta di un pirometro è la sua gamma spettrale: questa deve essere infatti adatta per il materiale in questione e per la specifica applicazione. Per ottenere un’elevata precisione è consigliato l’impiego di un pirometro con lunghezza d’onda la più corta possibile.
Le diverse ottiche permettono di adattarsi in maniera ottimale alle dimensioni dell’oggetto. Per evitare errori di misura è necessario scegliere uno spot visivo che venga sempre interamente coperto dall’oggetto. Nella rispettiva brochure è presente una tabella codici con cui individuare le dimensioni dell’area di misura in base alla distanza dell’oggetto.
La testa di misura separata della serie OKSD può lavorare in ambienti con temperature fino a 125 °C o 180 °C. La sua forma compatta M12 in acciaio inox permette di inserire il pirometro anche in spazi ristretti.
Tutti i modelli sono dotati di un’uscita analogica 0/4-20 mA, due uscite a relè con separazione galvanica, due ingressi e un’interfaccia RS 485. Mediante il tastierino e il display OLED è possibile visualizzare la temperatura e effettuare la parametrizzazione direttamente sullo strumento.
Caratteristiche del prodotto
- Misura della temperatura da -40 °C a +2500 °C
- Precisione fino a 1%
- Tempo di risposta da 10 msec
- Diverse ottiche
- Testa di misura in custodia inox M12
- Temperatura ambiente fino a +70 °C
- Testa di misura fino a +180 °C
- Scatola con display OLED incorporato
- Memorizzazione del valore min e max
- Con mantello di raffreddamento fino a 200 °C
- LED di puntamento incorporato (in base alla versione)
- Memorizzazione integrata del valore min e max
- Uscita 0/4-20 mA
- Interfaccia RS 485
- Campo di misura, emissività e frequenza di lettura modificabili via software
- Software Windows per parametrizzare, visualizzare, memorizzare ed elaborare
- Ampia gamma di accessori

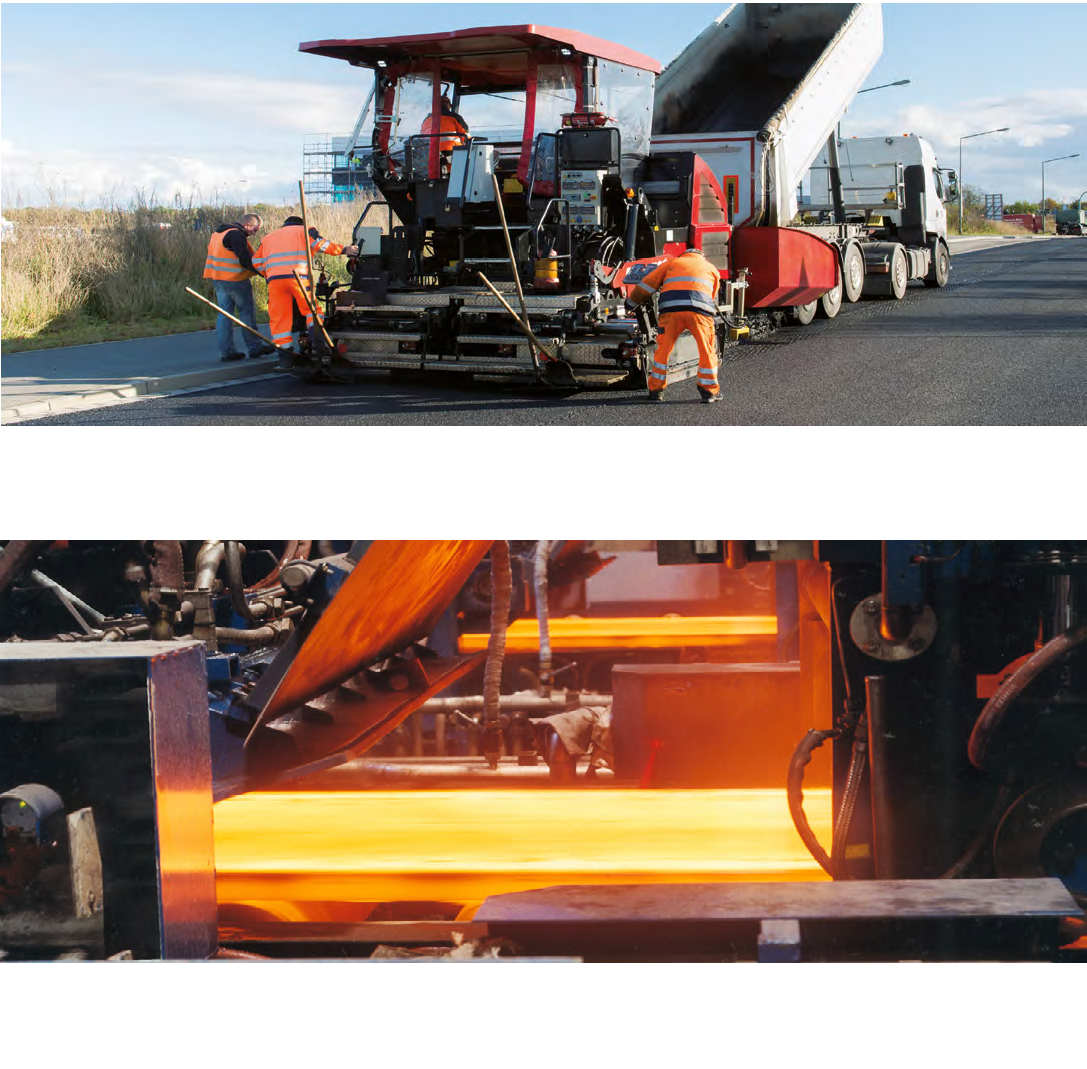

Settori applicativi
- Controllo temperatura sulle presse
- Gestione dei processi nell’industria cartaria o della plastica
- Controllo temperatura nell’industria alimentare
- Riscaldamento e condizionamento
- Impianti elettrici, elettronica
- Costruzione strade
- Industria chimica
- Costruzione forni
- Ricerca e sviluppo
- Acciaierie e laminatoi
- Fucine
- Stampaggio
- Processi a caldo (saldatura, sinterizzazione, tempra)

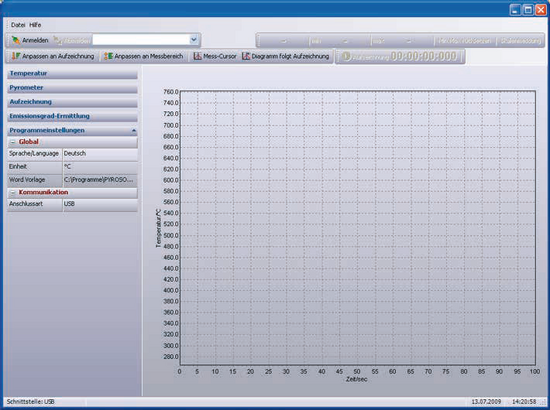

Analisi dati via software su PC
Il software Windows multilingue in dotazione permette di:
- Modificare il campo di misura e l’emissività;
- Visualizzare, registrare ed elaborare i valori di misura, in °C / °F;
- Impostare la memorizzazione del valore min. e max, e dell’intervallo di misura, per il pirometro.

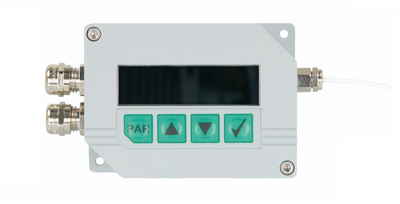

Analisi dati su elettronica esterna
Pulsanti e display permettono di visualizzare e modificare I seguenti parametri:
- Visualizzazione della temperatura in °C / °F
- Impostazione del campo di misura
- Impostazione dell’emissività
- Valore max memorizzato
- Tempo di risposta (t 95%)
- Uscita analogica 0/4 – 20 mA
- Uscite in commutazione
6921AOKSD T10.194 R Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
Spectral Range: 8-14,24V DC±25%,0/4-20 mA,,Functional Status: Display,
Housing Material: Aluminium,Length: 108mm , Plug:
, Data sheet »6921BOKSD T10.194 RH Pyrometer , 0°C up to 70°C
Response temperaturefrom -40°Cup to 1000°C
Spectral Range: 8-14,24V DC±25%,0/4-20 mA,,Functional Status: Display,
Housing Material: Aluminium,Length: 108mm , Plug:
, Data sheet »6922AOKSD 1 GA18.194 R Pyrometer , 0°C up to 70°C
Response temperaturefrom 350°Cup to 1800°C
Spectral Range: 1,5 - 1,8,24V DC±25%,0/4-20 mA,,Functional Status: Display,
Housing Material: Aluminium,Length: 108mm , Plug:
, Data sheet »6922BOKSD 2 GA18.194 R Pyrometer , 0°C up to 70°C
Response temperaturefrom 350°Cup to 1800°C
Spectral Range: 1,5 - 1,8,24V DC±25%,0/4-20 mA,,Functional Status: Display,
Housing Material: Aluminium,Length: 108mm , Plug:
, Data sheet »
Offriamo un‘ampia gamma di accessori per adattarsi alle più diverse condizioni di lavoro.
Accessori disponibili per il pirometro OKSD T GA S:
Staffe di fissaggio
Staffa di fissaggio per testa di misura dei pirometri OSKD
- Staffa di fissaggio DAK 333, art. n°. 6914G
Attacco aria
Accessorio con attacco soffiaggio aria di pulizia per testa sensore M12
- DAK 303, art. n°. 6913C
Convertitore d‘interfaccia
Convertitore d’interfaccia da USB a RS 485, per impieghi universali
- SIC 485 UD, art. n°. 9861E
