Prodotti >I nostri sensori >Sensori ottici >Barriere fotoelettriche >Barriere emettitore ricevitore M40 compatte > Barriere emettitore-ricevitore M40 compatte, all’INFRAROSSO

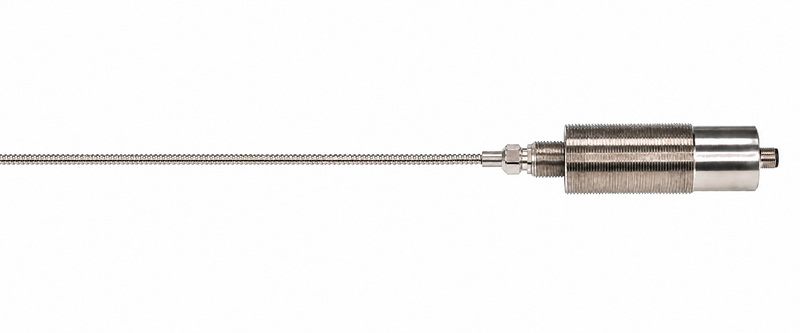

Le barriere fotoelettriche a sbarramento Proxitron della serie M40 con collegamento per fibre ottiche consentono di rilevare in modo affidabile oggetti caldi e freddi in presenza di temperature ambiente elevate. Grazie alla struttura compatta, sono particolarmente adatte agli spazi di installazione ristretti.
Per adattare il sistema alle diverse condizioni d’impiego sono disponibili cavi in fibra ottica di varie lunghezze e ottiche per differenti intervalli di temperatura. L’elevata portata garantisce un ampio margine operativo, anche in condizioni ambientali difficili.
Il software consente di configurare la barriera fotoelettrica in base alla specifica applicazione. Le funzioni di allarme segnalano tempestivamente la presenza di sporco e il superamento della temperatura consentita. Un’ampia gamma di accessori offre ulteriori possibilità di montaggio, allineamento e protezione del sistema.
Panoramica dei nostri sensori fotoelettrici a barriera a infrarossi con collegamento in fibra ottica in un alloggiamento compatto M40
Settori applicativi
- Rilevamento di oggetti caldi e freddi
- Rilevamento dei materiali presso i forni industriali
- Monitoraggio degli ingressi e delle uscite dei forni
- Monitoraggio dei materiali nelle acciaierie e nei laminatoi
- Rilevamento di tubi, bramme e profilati in acciaio
- Rilevamento di oggetti negli impianti di forgiatura e trattamento termico
- Monitoraggio dei sistemi di trasporto nelle zone ad alta temperatura
- Rilevamento degli accumuli e monitoraggio del flusso di materiale
- Rilevamento in presenza di polvere, vapore, nebbia o spruzzi d’acqua
- Applicazioni con spazi di installazione ristretti
- Operazioni di conteggio e rilevamento ad alta velocità
Vantaggi
✓ Rilevamento di oggetti caldi e freddi
✓ Cavi a fibra ottica per temperature ambiente fino a 290 °C
✓ Ottiche utilizzabili fino a 600 °C sul lato della lente
✓ Cavi a fibra ottica disponibili in lunghezze da 1 a 20 m
✓ Portata fino a 250 m con LALS 600.2 S4
✓ Custodia compatta M40 in acciaio inox
✓ Tre uscite di commutazione liberamente configurabili
✓ Teach-in e funzione di test
✓ Allarme in caso di contaminazione e sovratemperatura
✓ Configurazione tramite software
✓ Interfaccia RS-485 con MODBUS RTU
✓ Tempo di risposta rapido: massimo 0,5 ms
✓ Frequenza di commutazione fino a 1.000 Hz
✓ Ampia gamma di accessori per montaggio, allineamento e protezione
5074ALALS 600.2 S4 Einweg-Lichtschranke für Lichtleitkabel LLK, Transmitter, -25°C up to 70°C
Range: mit LSA/LSB 600 -> 400 m, mit LXSLS 600 -> 250m,
10 – 30V DC, Housing Material: Edelstahl,Length: 108mm, Ø40mm , Plug
Data sheet »5075ALXSLS 600.2A GV S8 Einweg-Lichtschranke für Lichtleitkabel LLK, Receiver, -25°C up to 70°C
Range: mit LXAA/LXAB 600 ->750 m , mit LALS 600 -> 250m,
10 - 30V DC, Housing Material: Edelstahl,Length: 108mm, Ø40mm , Plug
Data sheet »
Sono inoltre disponibili diverse ottiche per dispositivi con cavi a fibra ottica, per un adattamento ottimale al rispettivo intervallo di temperatura e alla distanza di rilevamento. I cavi a fibra ottica abbinati, disponibili in diverse lunghezze, consentono un collegamento flessibile tra l’ottica e il sensore.
Per ulteriori accessori, consultate le schede tecniche dei modelli LALS 600.2 S4 e LXSLS 600.2A GV S8.
Per quali temperature è adatta la fotocellula a sbarramento M40?
Il trasmettitore e il ricevitore della fotocellula a sbarramento M40 sono progettati per temperature ambiente da −25 a +70 °C. La separazione fisica mediante un cavo a fibra ottica consente di installare l’elettronica del sensore al di fuori della zona calda. A seconda della versione, i cavi a fibra ottica abbinati possono essere utilizzati fino a 290 °C, mentre le ottiche possono essere impiegate fino a 600 °C sul lato della lente.
Quale portata raggiunge la fotocellula a sbarramento?
Il sistema composto dal trasmettitore LALS 600.2 S4 e dal ricevitore LXSLS 600.2A GV S8 raggiunge una portata fino a 250 m. La portata effettivamente utilizzabile dipende, tra gli altri fattori, dai cavi a fibra ottica e dalle ottiche impiegati, dal loro allineamento e dalle condizioni ambientali.
Quando si utilizza una fotocellula a sbarramento con attacco per fibra ottica?
Una fotocellula a sbarramento con attacco per fibra ottica viene utilizzata quando è necessario rilevare in modo affidabile oggetti caldi o freddi in condizioni ambientali impegnative. È particolarmente adatta ad aree con temperature elevate, forte calore radiante o spazi di installazione ristretti. Le applicazioni tipiche comprendono il rilevamento di materiale presso forni industriali e il monitoraggio di tubi, bramme e profilati in acciaio nelle acciaierie e nei laminatoi.
Quali cavi a fibra ottica e ottiche sono adatti?
Sono adatti i cavi a fibra ottica e le ottiche Proxitron progettati per dispositivi con attacco per fibra ottica. I cavi a fibra ottica sono disponibili in diverse lunghezze e versioni per differenti temperature. L’ottica appropriata viene scelta in base alla temperatura nel punto di rilevamento, alla distanza di rilevamento richiesta e alle condizioni di installazione. Per garantire un rilevamento affidabile, il cavo a fibra ottica, l’ottica, il trasmettitore e il ricevitore devono essere abbinati tra loro e all’applicazione specifica.
Siete alla ricerca di una barriera fotoelettrica emettitore-ricevitore affidabile
per la Vostra applicazione?
Potete contattarci via mail all’indirizzo sales@proxitron.de, o mediante il nostro contact form, o telefonicamente al n. +39-02-96328773.
Il nostro team sarà lieto di assisterVi fornendo tutte le informazioni necessarie!
