Ottiche per sensori con cavo a fibra ottica

Ottiche per sensori con cavo a fibra ottica

Le ottiche per dispositivi con cavi a fibra ottica consentono il rilevamento affidabile di oggetti caldi, anche a temperature ambiente elevate.

Diverse dimensioni e angoli di visione permettono di adattare il campo di rilevamento alla distanza e alle condizioni di installazione. Gli accessori abbinati facilitano inoltre il montaggio e proteggono le ottiche dallo sporco.

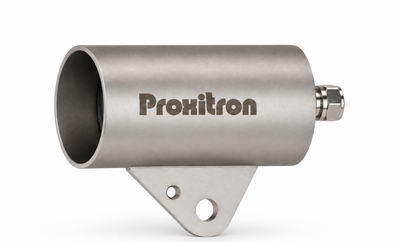

Ottiche di grandi dimensioni per dispositivi con cavi a fibra ottica

[Translate to Italian:] Proxitron optiken groß

Tipo	Codice articolo	Angolo di visione	Temperatura ambiente
OAA 154	6049B	1,5°	fino a +150 °C
OAA 154 H	6049A	1,5°	fino a +290 °C
OAA 204	6043A	2°	fino a +150 °C
OAA 404	6050A	4°	fino a +150 °C
OAA 703	6048A	7°	fino a +150 °C
OAA 264	6047A	2 x 25°	fino a +150 °C

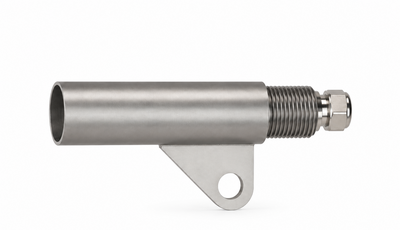

Ottiche di piccole dimensioni per dispositivi con cavi a fibra ottica

[Translate to Italian:] Proxitron Optiken klein

Tipo	Codice articolo	Angolo di visione	Temperatura ambiente
OACF 154	6036O	1,5°	fino a +290 °C
OACF 154 H	6036R	1,5°	fino a +290 °C, calore radiante sul lato ottico: +600 °C
OACF 204	6036K	2°	fino a +290 °C
OACF 671	6037H	20°	fino a +290 °C
OACF 704	6036L	7°	fino a +290 °C
OACF 672 H	6037E	20°	fino a +290 °C

Ottiche di grandi dimensioni per fotocellule a riflessione con riflettore

Tipo	Codice articolo	Angolo di visione	Temperatura ambiente
OADF 104	6039A	1,7°	fino a +290 °C
OATF 154	6036F	1,5°	fino a +290 °C

Accessori per ottiche

Descrizione	Tipo	Codice articolo	Diametro	Materiale	Adatto per	Ulteriori informazioni
Accessorio di soffiaggio	OL 34	9828Q	57 mm	Acciaio inox	OKA, OAA, LAA, LSA, LRA, LTA	Filettatura M55 per tubo di protezione opzional
Accessorio di soffiaggio	OL 44	9828B	25 mm	Acciaio inox	OAC, OACF

Campo visivo in funzione della distanza

Ottiche	1m	2m	3m	4m	5m
OAA 154	40 mm	65 mm	100 mm	135 mm	170 mm
OAA 204	40 mm	75 mm	130 mm	185 mm	240 mm
OAA 404	70 mm	130 mm	210 mm	290 mm	370 mm
OAA 703	70 mm	170 mm	270 mm	370 mm	470 mm
OAA 264	40 x 350 mm	75 x 950 mm	130 x 1550 mm	185 x 2150 mm	240 x 2750 mm
OACF 154	25 mm	45 mm	80 mm	115 mm	150 mm
OACF 204	40 mm	95 mm	150 mm	205 mm	260 mm
OACF 704	70 mm	170 mm	270 mm	370 mm	470 mm

Domande frequenti sui cavi a fibra ottica

Qual è la funzione dell’ottica in un rilevatore di metalli caldi?

L’ottica raccoglie la radiazione infrarossa emessa dall’oggetto caldo e la trasmette al rilevatore di metalli caldi tramite il cavo a fibra ottica. In questo modo, l’elettronica del sensore può essere montata in un luogo protetto, al di fuori della zona immediatamente esposta al calore.

In che modo l’angolo di visione dell’ottica influisce sul rilevamento?

L’angolo di visione, insieme alla distanza di rilevamento, determina le dimensioni dell’area rilevata. Un angolo di visione ridotto consente un rilevamento mirato, mentre un angolo più ampio copre un’area proporzionalmente maggiore. Il campo visivo effettivo di ciascuna ottica è riportato nella tabella presente in questa pagina.

Quali aspetti considerare nella scelta di un’ottica?

Nella scelta vanno considerati in particolare la distanza di rilevamento, le dimensioni e la posizione dell’oggetto caldo, la temperatura ambiente e lo spazio disponibile per l’installazione. Inoltre, l’ottica, il cavo a fibra ottica e il rilevatore di metalli caldi devono essere tecnicamente compatibili tra loro.

Per quali temperature sono adatte le ottiche?

A seconda della versione, sono disponibili ottiche per temperature ambiente fino a +150 °C o +290 °C. Per sollecitazioni termiche particolarmente elevate sono disponibili ulteriori varianti. Alcune versioni possono sopportare un calore radiante fino a +600 °C sul lato ottico. Fanno sempre fede le specifiche tecniche della singola ottica.

Ulteriori informazioni tecniche sulle ottiche elencate sono disponibili nelle nostre schede tecniche. I cavi a fibra ottica abbinati, disponibili in diverse lunghezze, consentono un collegamento flessibile tra l’ottica e il sensore.

Supporto nella scelta

Non siete sicuri di quale cavo a fibra ottica e quale ottica siano adatti alla vostra applicazione? Valutiamo insieme le condizioni di installazione, l’intervallo di temperatura e la distanza di rilevamento richiesta e vi aiutiamo a scegliere i componenti più adatti.

Richiedete subito una consulenza tecnica per la vostra applicazione >>
